鋰電池組保護芯片HSM1105
超低功耗的鋰電池組保護芯片HSM1105該芯片具有電壓、流溫度以及開路檢測功能，并且根據需要可進行堆疊適應更多節的電池組需要 的電池組需要 的電池組需要 ?？梢詫?shí)現一系列電壓、電流和溫度的保護功能，并且不需要MCU的控制。

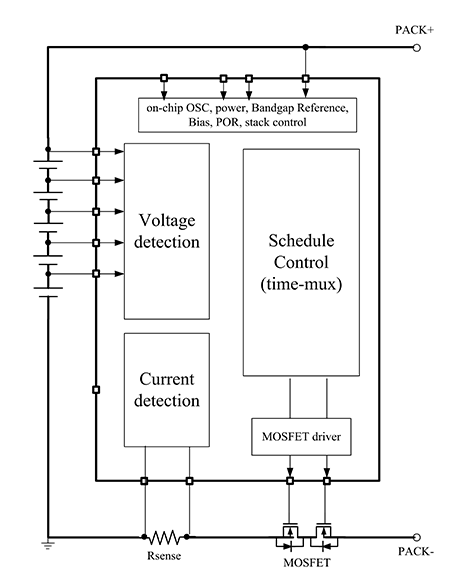

HSM1105是一款低功耗鋰電池組保護芯片，芯片提供可堆疊的連接方式，使得芯片可以很靈活地適用于3節~20節的電池應用。保護閾值、延遲時間、故障恢復模式等芯片配置均在出廠前進行了編程設定，有多種的芯片配置可供選擇。芯片分別提供了每節電池過壓、欠壓以開路故障的檢測，同時還檢測電池組的電流，提供放電過流及短路故障檢測，并且還提供了獨立的放電和充電過溫（OTD和UTD）和放電和充電欠溫（OTC和UTC）閾值，進一步提高了應用的靈活性。芯片內部集成獨立的FET驅動電路，以便分別控制充電和放電低側NMOS FET，并且具有FET體二極管保護特性。通過芯片的級聯工作模式，還提供了多于5節電池的多節電池保護方案
| 特性 |
• 獨立的充電、放電FET驅動電路，F(xiàn)ET體二極管保護特性； |
 |
| • 全套電壓、電流和溫度保護； |
• 每節電池輸入絕對最大額定電壓32V； |
| • 靈活的電池節數配置：從3節到20節以至更多； |
• 高可靠的BIST（內建自測試）電路； |
| • 電壓保護（精度±25mV）1 |
• 超低功耗： |
| - 過壓：3V到4.575V |
- 正常工作模式：8μA； |
| - 欠壓：1.2V到3V |
- 休眠模式：0.5μA |
| • 電池開路檢測； |
應用 |
| • 電流保護： |
• 電動工具、園藝工具 |
| - 放電過流1級：電流檢測電阻端電壓– 10mV到– 85mV（不同配置） |
• 電動自行車等輕型電動車輛 |
| - 放電過流2級：電流檢測電阻端電壓–20mV到–175mV（不同配置） |
• 鉛酸（PbA）備用電池 |
| - 放電短路：電流檢測電阻端電壓–40mV到–340mV（不同配置） |
• 不間斷電源（UPS）等儲能系統 |
| - 全溫范圍：對于≤–20mV精度±3%；對于>–20mV精度±4%； |
• 各類電池組 |
| • 溫度保護：充電過溫、放電過溫、充電欠溫、放電欠溫； |
|
