在現今越來越強調環保節能的法規要求下，新一代的產品需要具備高效的性能，在永磁無刷電機驅動上亦是如此，除了高效率的電機外，電子組件及驅動算法也必須盡可能的高效。

為此靈動微推出了電機驅動及控制專用的MM32SPIN2x系列，工作頻率最高達96MHz，單指令周期32位硬件乘法器，單指令周期32位硬件除法器，硬件開方(32bit)，包含2個12位的ADC、5個比較器、4個運算放大器，擁有啟動快速、超高轉速、內建比較器等優勢。

為了方便電機控制，MM32SPIN2x新增了PWM脈沖寬度調制模塊?？梢钥刂聘呒壎〞r器TIM1輸出的PWM波形，生成六步方波驅動電機運轉。該模塊支持自動換相屏蔽，電流補償和電流保護功能。

PWM控制可以實現如下功能：
•自動換相屏蔽生成六步方波，開關極性與TIM1設置一致
•電流補償，換相時可以開啟電流自動補償
•電流保護，過流立刻切斷輸出

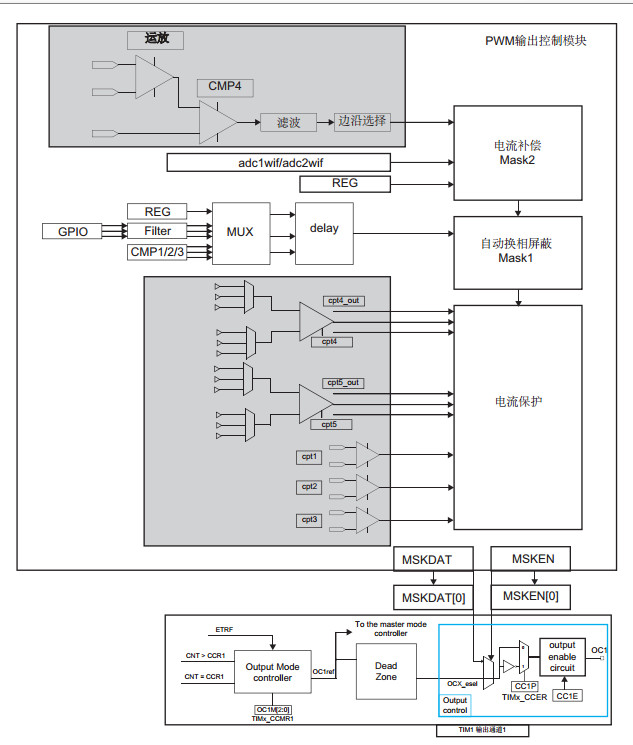

PWM控制模塊框圖

靈動微MM32SPIN2x系列

Series	CPU Core	Part Number	Package	Flash	RAM	Max. Speed	GPIO	USB 2.0FS	CAN 2.0B	12b ADC	12b DAC	COMP	OPA	DIV	MOSFET
MM32SPIN	Cortex-M0	MM32SPIN25TW	TSSOP20	32KB	4KB	96MHz	15	N	N	10	N	Y	Y	Y	N
MM32SPIN	Cortex-M0	MM32SPIN25PT	LQFP32	32KB	4KB	96MHz	25	N	N	11	N	Y	Y	Y	N
MM32SPIN	Cortex-M0	MM32SPIN25PF	LQFP48	32KB	4KB	96MHz	40	N	N	16	N	Y	Y	Y	N
MM32SPIN	Cortex-M0	MM32SPIN27PT	LQFP32	128KB	8KB	96MHz	25	N	N	11	N	Y	Y	Y	N
MM32SPIN	Cortex-M0	MM32SPIN27PF	LQFP48	128KB	8KB	96MHz	40	N	N	16	N	Y	Y	Y	N
MM32SPIN	Cortex-M0	MM32SPIN27PS	LQFP64	128KB	8KB	96MHz	56	N	N	16	N	Y	Y	Y	N
MM32SPIN	Cortex-M0	MM32SPIN222C	QFN32	64KB	8KB	96MHz	11	N	N	6	N	Y	N	N	2A
MM32SPIN	Cortex-M0	MM32SPIN220B	QFN32	64KB	8KB	96MHz	10	N	N	8	N	Y	N	N	N
MM32SPIN	Cortex-M0	MM32SPIN25NF	QFN48	32KB	8KB	96MHz	40	N	N	16	N	N	N	N	N
MM32SPIN	Cortex-M0	MM32SPIN27PQ	QFN44	128KB	12KB	96MHz	36	N	N	16	N	N	N	N	N
MM32SPIN	Cortex-M0	MM32SPIN27NF	QFN48	128KB	12KB	96MHz	40	N	N	16	N	N	N	N	N
