Dialog高度集成PMIC電源管理芯片DA6021 是用于下一代英特爾®凌動™處理器的單片單芯片電源管理IC。它為平板電腦提供所有電源，也可用于多種嵌入式應用以及上網本和上網本。它旨在支持基于英特爾全新凌動處理器系列的平臺，包括DDR3內存和各種外設。

集成電源管理
Dialog Semiconductor的新型DA6021在寬輸入電壓范圍內使用單電源電壓，并為所有SoC電壓域、DDR3存儲器和許多外設提供低噪聲電源。

DA6021集成了6個高性能低壓差(LDO)穩壓器，使用Dialog的專利Smart Mirror™技術實現極低的靜態電流。它包括11個內部電源開關和9個外部開關設備的控制邏輯。其中包括用于平臺配電簡化的浪涌電流控制。六個完全集成的高效直流直流降壓轉換器為英特爾凌動平臺的各種低壓域以及內存和外圍設備提供電流。兩個升降壓轉換器和一個升壓轉換器也向平臺提供能量。所有九個穩壓器均設計為支持1mm的外部組件高度。取決于輸入電壓（單節電池或5VDC電源），降壓穩壓器最好在6MHz下運行。

超靈活的電源排序器
超靈活的電源排序器負責完整的平臺啟動、狀態轉換和斷電過程。DA6021可自主運行并在進入待機或斷電模式時降低功耗。DA6021是完全可編程的，可以適應所有英特爾凌動處理器和平臺序列。上電期間，OTP編程的電源序列被復制到操作寄存器中。這些寄存器可以在初始OTP復制程序后或通過操作處理器被EEPROM覆蓋。

輔助功能
實現了具有10位分辨率的模數轉換器(ADC)與多通道輸入多路復用器相結合，可以測量輸入電源電壓、電池ID、PMIC芯片溫度以及5個電池組和系統溫度。通過16個GPIO、3通道PWM輸出信號發生器、帶充電器控制的多輸入檢測器以及可編程IRQ控制器，外部組件的數量進一步顯著減少。

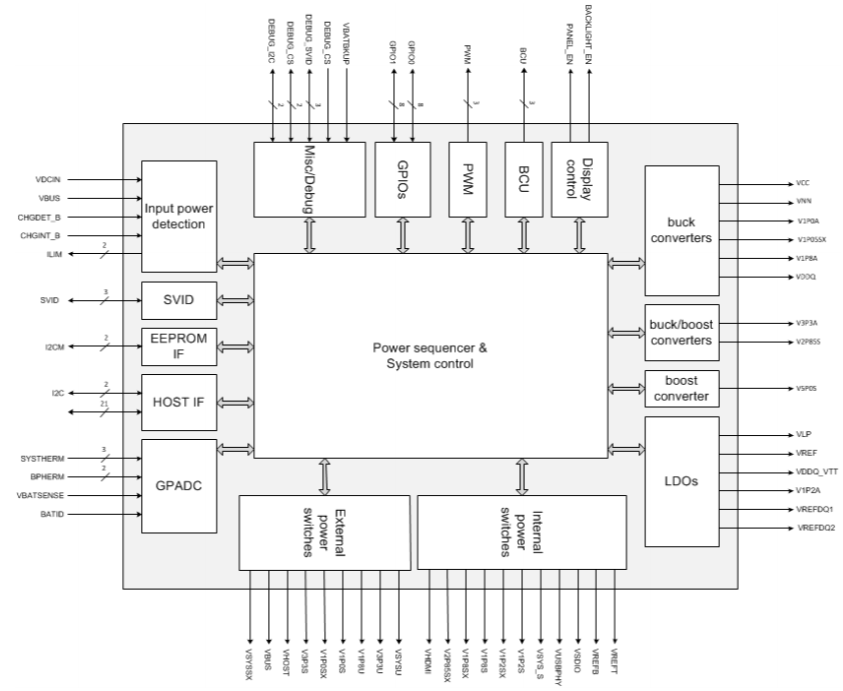

DA6021 PMIC框圖

特征
•兩個帶有運行IMVP-7協議的集成SVID接口的高效降壓轉換器。這兩個四相DC/DC穩壓器為CPU和圖形內核生成電壓。
•一個雙相降壓穩壓器，用于支持DDR3L和LP存儲器類型的存儲器電源
•3個單相降壓穩壓器向平臺提供1.0V、1.05V和1.8V電壓
•2個降壓-升壓轉換器向平臺產生2.85V和3.3V，即使輸入電源降至2.7V
•升壓轉換器為USB組件提供5V電壓
•3個具有固定輸出電壓的LDO
•2個具有可編程輸出電壓的LDO
•1個用于DDR3地址線終端的推挽LDO
•11個集成電源軌開關設備
•9個由PMIC控制的外部電源軌開關設備
•可通過OTP/EEPROM和寄存器編程的超靈活電源定序器
•I2C通信接口
•用于可選OTP覆蓋的EEPROM接口
•16個具有備用功能的通用I/O
•16通道10位ADC，包括用于自動和手動測量的調節電路和可編程靈活排序
•系統電壓和溫度監測、監督
•可編程IRQ控制器
•1線數字電池接口，包括2線轉換
•3通道PWM信號生成，靈活的頻率和占空比可編程
•輸入電源檢測，包括充電器電流控制
